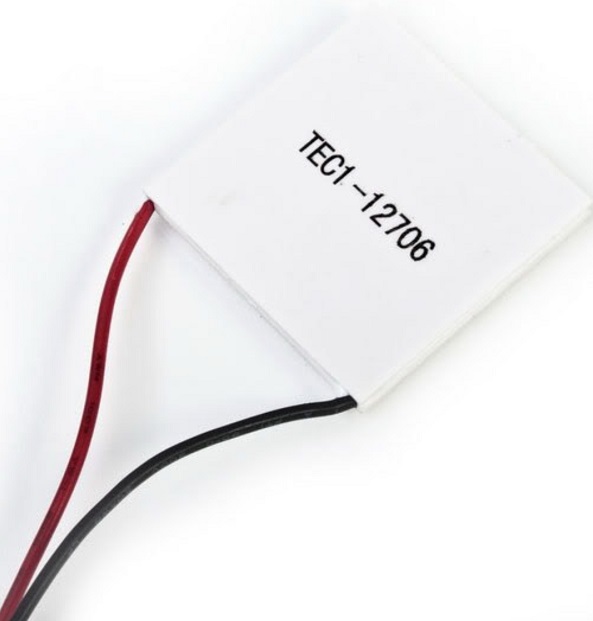

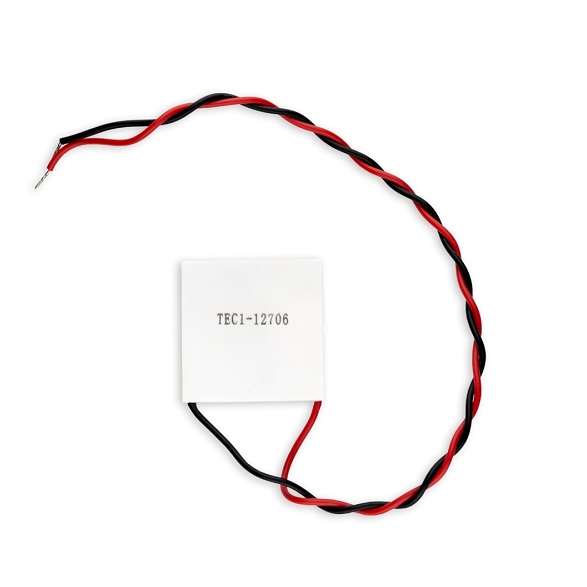

المان سرد کننده 6 آمپر TEC1-12706 30x30mm

TEC1-12706 30x30

قیمت : 378,000 (تومان)

مبلغ قابل پرداخت : 378,000 (تومان)

˄˅

دانلود کاتالوگ محصول

المان سرد کننده 30x30mm TEC1-12706

12 ولت 6 آمپر

ماژول پلتیر TEC1-12706 یک خنک‌کننده ترموالکتریک قدرتمند است که با استفاده از اثر پلتیر می‌تواند اختلاف دمایی تا حدود 60 درجه سانتی‌گراد بین دو سطح خود ایجاد کند. این ماژول در ولتاژ 12 ولت و جریان نامی 6 آمپر کار می‌کند و به دلیل ابعاد کوچک (30×30 میلی‌متر) انتخابی عالی برای پروژه‌های خنک‌سازی دقیق، تجهیزات الکترونیکی و طراحی‌های DIY به شمار می‌آی

فایل ها و اسناد فنی

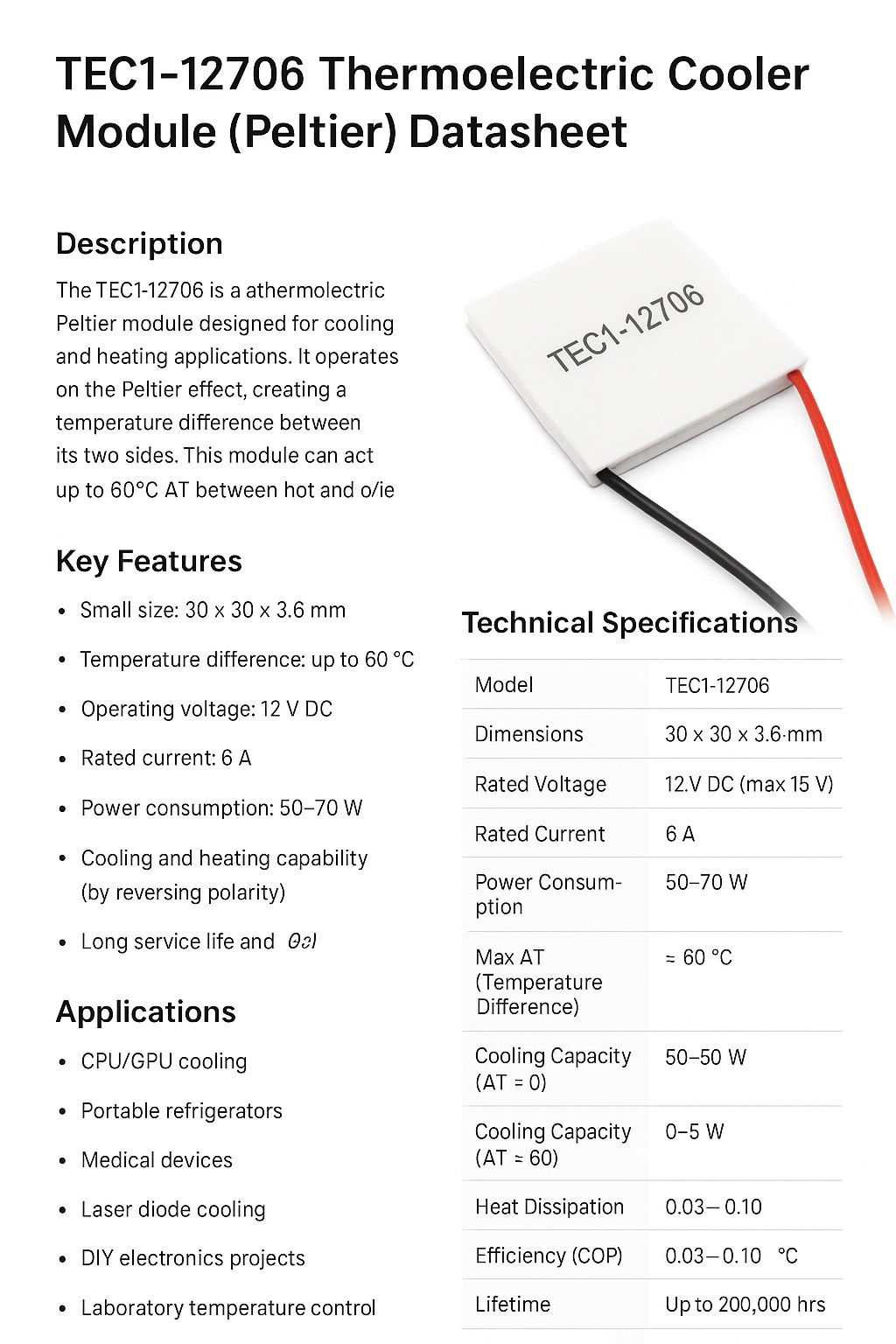

TEC1-12706 datasheet

(119 KB) اندازه فایل

بررسی تخصصی و اجمالی

ترموالکتریک (ماژول Peltier) - TEC1-12706 جهت استفاده در پروژه های واترکولینگ و ساخت سیستم های خنک کننده بسیار کاربردی است.این محصولات با نام های تجاری مختلفی از جمله المان خنک کننده،المان سرد کننده، پلتیر (Peltier) و ترموالکتریک شناخته میشوند. المان های خنک کننده باید به روی یک بلوک خنک کننده توسط خمیر سیلیکون چسبانده شوند که کار خمیر سیلیکون هم انتقال گرمای هیت سینک است نصب شود تا بتواند گرمای مایع در حال چرخش داخل بلوک خنک کننده را گرفته و سرمای خود را به بلوک خنک کننده انتقال دهد تا این سستم بتواند عمل واترکولینگ یا همان خنک کردن سیستم را انجام دهند
ماژول های TEC1 Peltier با توجه به نیاز مصرف کننده در کارهای تجاری (ساخت و تولید) و نظامی سطح بالا ، کارهای صنعتی و نیمه صنعتی و حداکثر بهره وری انرژی استفاده میشوند، ماژورهای دمای بی نظیر TEC1 در کاربردهای سرمایش یا گرمایش بسیار پر مصرف هستند.در ضمن ولتاژ کاری این محصول 12 ولت DC و جریان آن 6 آمپر میباشد.
ماژول های Peltier TEC1-12706 از 30x30x4.92mm را اندازه گیری می کنند و Delta max 60 درجه سانتیگراد (ΔT max) را در حداکثر دمای کارکرد 138 درجه سانتیگراد ارائه می دهند.

توضیحات محصول:
ماژول پلتیر کولر ترموالکتریک 30x30 میلی‌متری TEC1-12703،یا 3در3 سانتی متر کاربرد ساده اثر ترموالکتریک پلتیر است. این ماژول دارای 127 زوج نیمه هادی در ابعاد 30 میلی متر در 30 میلی متر است.
خنک کننده های ترموالکتریک همچنین به عنوان TEC یا Peltier Module شناخته می شوند که در هر طرف اختلاف دما ایجاد می کنند. یک طرف گرم می شود و طرف دیگر خنک می شود. بنابراین، بسته به اینکه از کدام طرف استفاده می کنید، می توان از آنها برای گرم کردن یا خنک کردن چیزی استفاده کرد. همچنین می توانید از تفاوت دما برای تولید برق استفاده کنید.
این پلتیر تا زمانی که حرارت را از قسمت داغ آن بردارید بسیار خوب عمل می کند. پس از روشن کردن دستگاه، سمت گرم به سرعت گرم می شود، سمت سرد به سرعت خنک می شود. اگر حرارت را از قسمت داغ (با یک هیت سینک یا دستگاه دیگر) حذف نکنید، پلتیر به سرعت به حالت سکون می رسد و کاری انجام نمی دهد. توصیه می کنیم از یک هیت سینک قدیمی CPU کامپیوتر یا بلوک فلزی دیگری برای دفع گرما از قسمت داغ استفاده کنید. ما توانستیم از منبع تغذیه کامپیوتر و هیت سینک CPU استفاده کنیم تا قسمت روی المان به قدری سرد شود که نتوانیم انگشت خود را روی آن نگه داریم.
ماژول خنک کننده ترموالکتریک (TEC) یک قطعه الکترونیکی مبتنی بر نیمه هادی است که به عنوان یک پمپ حرارتی کوچک عمل می کند. با اعمال منبع تغذیه DC به TEC، گرما از یک طرف ماژول به طرف دیگر منتقل می شود. یک طرف سرد و گرم ایجاد می کند. آنها به طور گسترده در مناطق صنعتی استفاده می شوند، به عنوان مثال، CPU کامپیوتر، CCD ها، یخچال های قابل حمل، ابزار پزشکی، و غیره.
همچنین به عنوان ماژول های خنک کننده ترموالکتریک، ماژول های ترموالکتریک، ماژول های Peltier، ماژول های خنک کننده ترموالکتریک شناخته می شود.

برنامه های تست شده TEC1-12706

هنگامی که با یک هیت سینک آلومینیومی و منبع تغذیه مناسب همراه باشید ، ماژول های Peltier TEC1 برای برنامه های زیر مناسب هستند ...

خنک کننده کامپوننت مایع - برای برنامه های کاربردی رایانه ای ایده آل است ، ماژول های Peltier TEC1 برای خنک کردن CPU ها و GPU ها به درجه حرارت شدید هنگام استفاده از ریل های 12v PSU و از بین بردن گرمای CPU مورد آزمایش قرار می گیرند.
یخچال و فریزر مواد غذایی و آشامیدنی - مدیریت دقیق دما باعث می شود تا در برنامه های خنک کننده مواد غذایی و آشامیدنی حساس به دما استفاده شود که نیاز به خنک کننده دقیق (یا گرمایش) دارد.
خنک کننده قابل حمل تجاری - تایید شده برای استفاده در حمل و نقل تجاری ، ماژول های Peltier TEC1 را می توان برای مدیریت دمای ΔT max تا 60 درجه سانتیگراد اعمال کرد.
تثبیت دما - هنگامی که با یک ماژول کنترل دقیق Peltier جفت شوید ، دمای فرار را با سهولت و راندمان انرژی برتر تثبیت کنید.
کنترل دقیق دما - برای آزمایشگاه های تحقیقاتی ، دانشگاه ها یا هر موقعیت کنترل دمای دقیق با دامنه حداکثر 60 درجه سانتیگراد ، TEC1 Peltiers کنترل بی نظیری را ارائه می دهد.
سیستم های پزشکی و فوتونی - در هزاران برنامه کاربردی سیستم های پزشکی و فوتونی ، به ماژول های Peltier TEC1 کنترل دقیق دما را ارائه می دهند - حتی در تفاوت های درجه حرارت شدید - تعداد کمی از کولرها می توانند مطابقت داشته باشند.

برای حداکثر ظرفیت انتقال گرما ، دقت و راندمان انرژی در هر نوع کاربرد - برای لوازم الکترونیکی خانگی ، پزشکی یا نظامی - TEC 1 ماژول های Peltier ، یکی از تنها راه حل های خنک کننده ترموالکتریک ساخته شده با استانداردهای دقیق.

اعلامیه ایمنی مهم
لطفاً قبل از استفاده از ماژول های TEC1 به این اعلامیه ایمنی مراجعه کنید.

گرم کردن یا سرمایش با همان ماژول به سادگی با معکوس کردن قطبیت امکان پذیر است. سمت دیگر ماژول های سرد کننده تولید گرما میکند
سعی نکنید از ماژول های TEC1 Peltier بدون فن یا هیت سینک گرمای خنک شده استفاده کنید.

- استفاده از خمیر حرارتی و هیت‌سینک قوی + فن در سمت داغ ضروری است.
- در اثر اختلاف دمای شدید ΔT max ، در صورت عدم وجود مقاومت حرارتی کافی ، ممکن است آسیب ماژول ، آتش سوزی یا آسیب دیدگی اپراتور رخ دهد.
- برای امنیت خود از ماژول های TEC1 Peltier با احتیاط استفاده کنید.

- هنگام کار با یک ماژول از Imax یا Vmax تجاوز نکنید.

- لطفاً در استفاده نهایی از گزینه های محافظت در برابر رطوبت (آب بندی) استفاده کنید.
- یادداشت مهم!! طرف گرما همیشه نیاز به هیت سینک دارد. “این دستگاه را با منبع تغذیه بیش از چند ثانیه بدون هیت سینک نصب شده روی دستگاه کار نکنید!

- نصب صحیح و فشار یکنواخت روی سطح ماژول طول عمر آن را افزایش می‌دهد

ویژگی ها

المان سرد کننده 6 آمپر TEC1-12706
