قطعات الکترونیک >> قطعات رو بوردی >> انواع رله >>
کد کالا : REL-00002
تعداد سفارش :
قیمت : 18,200 (تومان)
مبلغ قابل پرداخت : 18,200   (تومان)
معرفی به دوستان :

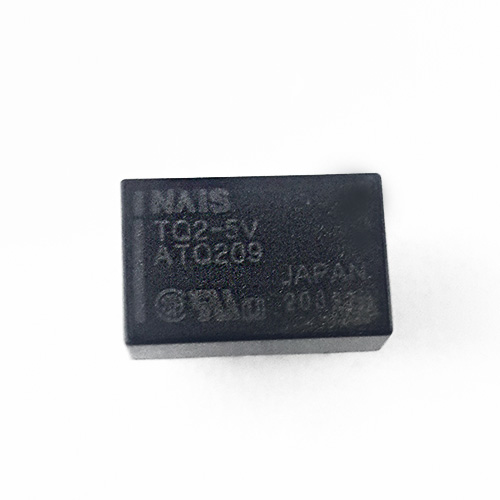

رله مینیاتوری 5 ولت 2 آمپر 10 پین 2 کنتاکت ژاپنی

مدل ATQ209-TQ2-5V ساخت شرکت NAIS



فایل ها و اسناد فنی

  Relay ATQ209   datashet

   (154KB) اندازه فایل

جهت خرید تعداد بیشتر با فروشگاه تماس بگیرید



بررسی تخصصی و اجمالی

 رله یک نوع کلید الکترونیکی است که وظیفه اصلی این محصول پرکاربرد قطع و وصل کردن جریان الکتریکی در مدار میباشد شما حتما این محصول را روی بورد لوازم خانگی مثل سماور ، چای ساز،بخاری برقی، کولر گازی،پمپ آپ، و یا هر دستگاهی که نیاز به قطع و وصل برق برای خاموش و روشن شدن دارد مشاهده کردید  روش کنترل باز و بسته شدن این کلید الکتریکی به صورتهای مختلف مکانیکی، حرارتی، مغناطیسی، الکترو استاتیک و... می‌باشد. رله توسط ژوزف هانری در سال 1835 میلادی اختراع شد.

رله TQ2-5V یک رله سیگنال با حساسیت کم با کویل DC است. این رله مخابراتی رله سطح سوئیچ TQ دارای اتصال 2CO (DPDT) Au-clad Ag آلیاژی است. ترمینال تابلو استاندارد PC، مدارهای مغناطیسی با کارایی بالا، نشت شار مغناطیسی را پایین می آورد. از آنجا که ویژگی های کمی با نصب مجدد تغییر یافته است، نصب و راه اندازی با چگالی بالا امکان پذیر است.ولتاژ کاری این رله با دوام 5 ولت و جریان آن 2 آمپر بوده دارای 10 پین و 2 کنتاکت است



مشخصات فنی رله مینیاتوری TQ2-5V


  • شماره محصول : TQ2-5V
  • پارت نامبر محصول : ATQ209
  • ساخت کشور ژاپن
  • ولتاژ رله : 5V DC
  • جریان رله : 2A
  • توان رله : 140mW
  • زمان سویچینگ : 3ms
  • ولتاژ تماس:110 ولت DC، 125 ولت AC
  • آرایه ترمینال DIL اجازه استفاده از سوکت های IC را می دهد
  • مقاومت کویل:178 Ω
  • تماس با مقاومت:50 mΩ
  • نواع عملکرد: عملکرد یک طرفه
  • نوع نصب:PCB Mount
  • قدرت کویل:140 مگاوات
  • محدوده دمای کاری:-40 → + 70 درجه سانتی گراد
  • حداقل دمای عملیاتی:-40 درجه سانتی گراد
  • حداکثر دمای عملیاتی:+ 70 درجه سانتی گراد
  • مواد تماس:روکش طلا
  • تماس با روش 2 فرم C
  • ارتفاع:5 میلی متر
  • عمق: 9 میلی متر
  • طول:14 میلیمتر
  • عمر  مفید : 200.000 هزار سوییچ
  • وزن : 1.5 گرم
