شیر برقی کوچک هوا 12 ولت

small solenoid valve with air

موتور و پمپ >> شیر برقی >> شیر برقی گاز >>
کد کالا : SOL-00009
معرفی به دوستان :

شیر برقی کوچک هوا 12 ولت

 این شیر برقی هوا به صورت نورمالی کلوز (normaly close) یعنی به طور معمولی و بدون اتصال به برق 12 ولت بسته میباشد

فایل ها و اسناد فنی

gas valve 12DC Schematic

   (41.8 KB) اندازه فایل



بررسی تخصصی و اجمالی

شیر برقی محصولی است که با استفاده از نیروی برق و الکترو مغناطیسی عمل میکنند.شیر برقی یا همان سلونوئید یه سیم پیچی که در اطراف یک هسته آهنی یه به عبارتی همان فریت پیچیده شده است. و زمانی که جریان الکتریکی وصل شود تولید میدان مغناطیسی میکند.نیروی مغناطیسی باعث حرکت خطی هسته میشود. در این هنگام شیر برقی انرژی الکتریکی را به حرکت خطی تبدیل میکند.شیر برقی وسیله ای الکترومگنتیک است که برای کنترل گاز یا سیال استفاده میشود.کنترل شیر برقی با استفاده از جریان الکتریکی در کویل شیر برقی کنترل میشود.زمانی که جریان الکتریسیته از کویل عبور میکند میدان مغناطیسی به وجود می آید. و باعث حرکت هسته آهنی میشود. و به این وسیله مسیر جریان باز و بسته میشود.این شیر برقی ها با توجه به به طریقه عملکرد با فرمان از راه دور کنترل میشوند. چنان چه مقصدی در فاصله زیادی از شیر برقی قرار داشته باشد میتواند با فرستادن فرمان الکتریکی میزان باز و بسته کردن آن را که از ۰ تا ۱۰۰ درصد باشد عمل کند.این نوع شیر برقی ها در ماشین های خودکار و صنعتی اهمیت بسیاری دارد.به طور کلی این این شیر برقی ها در انواع مختلف برای کاربردهای مختلف تولید شده که در ادامه انواع و نحوه عملکرد آن بررسی میشود.

 توجه: این شیر برقی هوا به صورت نورمالی کلوز (normaly close) یعنی به طور معمولی و بدون اتصال به برق 12 ولت بسته میباشد

سلونوئید چیست

سلونوئید ها معمولا برای راه اندازی شیر برقی به کار میرود. و وسیله ای است که جریان برق را به حرکت خطی و نیروی مکانیکی تبدیل میکند.سولنوئید در انواع فشاری – کششی و کششی فشاری شاخته میشوند و میتوانند مستقیم به سازوکار شیر متصل شوند .



اجزاء سلونوئید



۱ – سیم پیچ :سیم پیچ از سیم مسی پیچیده میشود. لایه های سیم با کاغذ چرب و عایق از هم جدا میشوند و کل سیم پیچ با لاک محافظ که در برابر رطوبت – سیالات – روغن ها یا محلول ها پوشیده میشوند.



۲ – قاب : قاب ها از لایه های ورق فولاد ساخته  شده اند . هنگام وصل جریان برق به سیم پیچ قاب آهنربا میشود و موجب جذب سنبه و حرکت آن میشود.



۳ – سنبه سلونوئید :جزء متحرک درونی سلونوئید محسوب میشود و از لایه های فولاد ساخته شده است و هیچ حرکتی نسبت به هم ندارند.





اجزاء شیر برقی

۱ – بدنه

۲ – ورودی سیال

۳ – خرووجی سیال

۴ – سیم پیچ

۵ – قاب سیم پیچ

۶ – اتصال سیم ها

۷ – میله فلزی

۸ – فنر

۹ – دریچه خروجی



اجزا شیربرقی



حفاظت سلونوئید

در شیر برقی کل شی با در پوش پوشیده میشود.این پوشش شیر را از گرد و غبار و ذرات خارجی و راه انداز را از آسیب محافظت میکند. در بسیاری از موارد لازم است از رویه های ضد انفجار استفاده شود.در مکان هایی که براساس استاندارد مناطق خطرناک مانند محیط های دارای بنزین – نفت – الکل و دیگر مایعات قابل اشتعال قرار میگیرند حتما باید از در پوش ضدانفجار استفاده کنند.



مشخصات فنی شیر برقی کوچک هوا 12 ولت
  • کاربرد: عمومی ، دستگاه های زیبایی ، خدمات پزشکی ، پمپ هوا
  • مواد:فولاد ضد زنگ ، PPS
  • دمای رسانه:درجه حرارت معمولی
  • فشار:فشار بالا
  • قدرت:برقی
  • ساختار:دیافراگم
  • نوع شیر:شیر خلاء
  • گواهی:CE ، RoHS ، ISO9001
  • کم صدا
  • به صورت عادی بسته میباشد normaly close
  • جریان قابل تنظیم:بله
  • ولتاژ: 12V

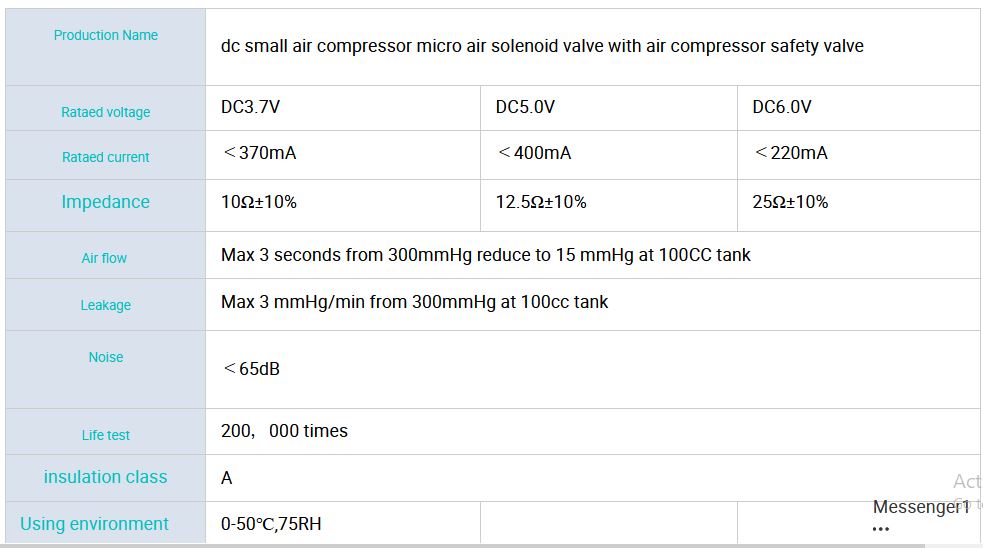

dc شیر برقی کوچک میکرو کمپرسور هوا با شیر ایمنی کمپرسور هوا
ویژگی ها pressure فشار کم ، سر و صدای کم ; طول عمر طولانی standard استاندارد FDA ، CE و RoH

1. پمپ با عملکرد اولیه چیدن برگ رسیده؛
2. مواد درجه مواد غذایی؛  / 12V
3. کار در محیط خشک کوتاه مدت (بیش از 15 دقیقه)
4. سر و صدای کم ، نصب آسان ، عملکرد پایدار؛
6. نصب شده در یک مکان خشک و تهویه. آن را با پمپ فرو رفته در آب کار نکنید.
7. اختصاص داده شده برای گردش هوا ، انتقال و غیره



مشخصات فنی
