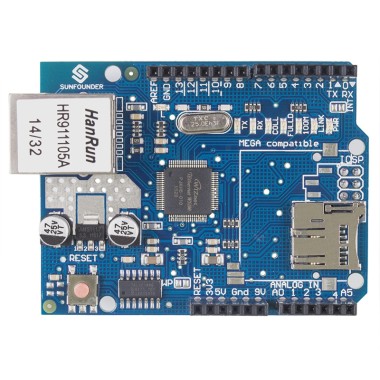

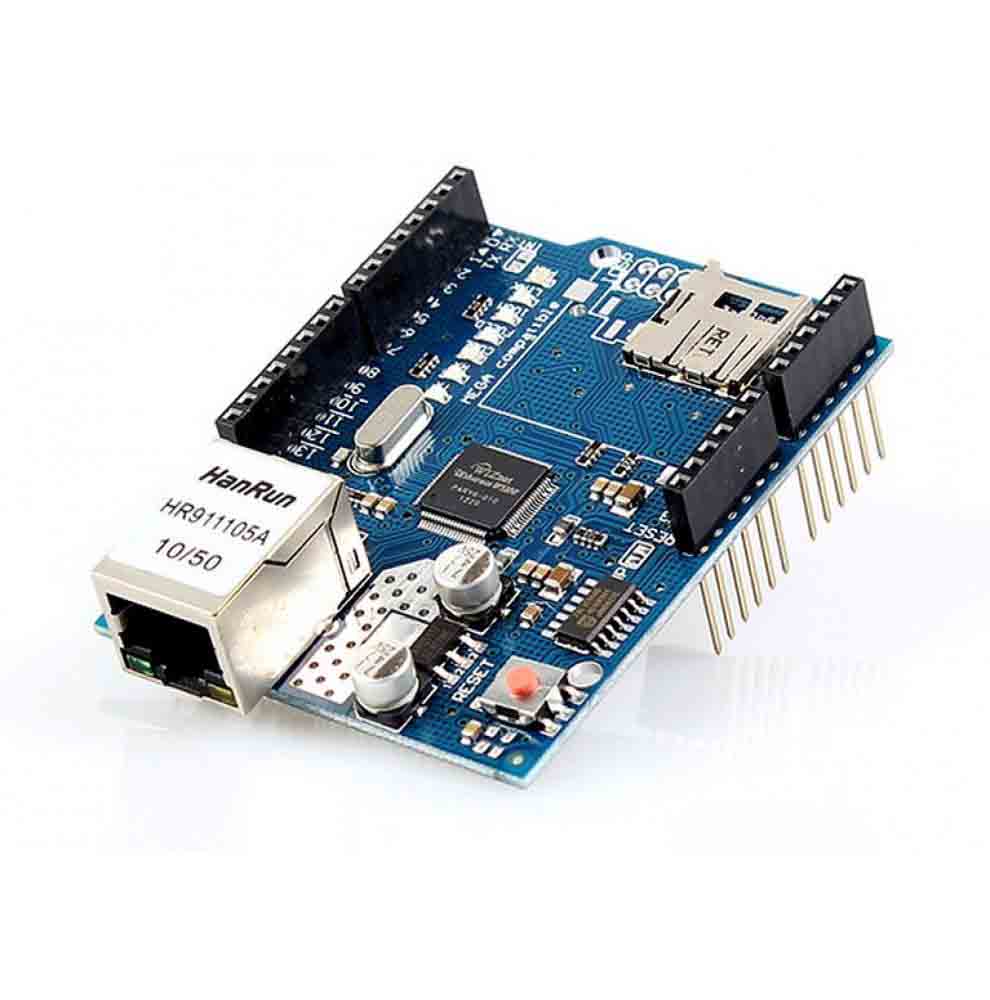

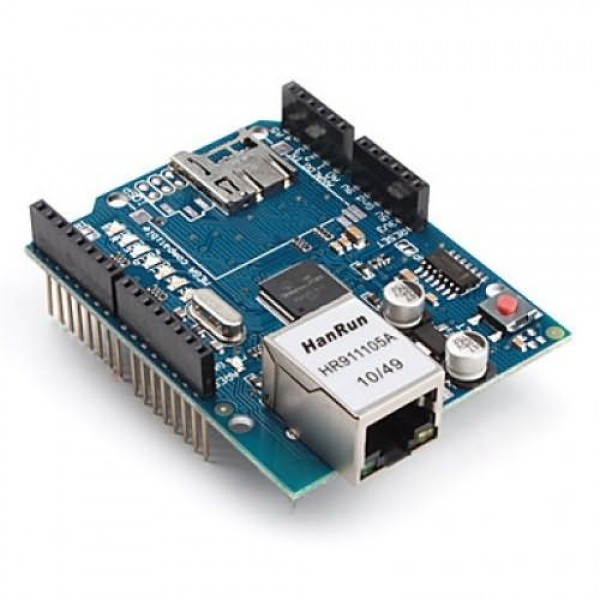

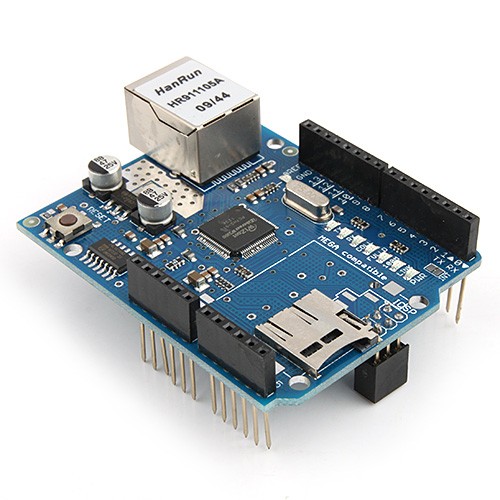

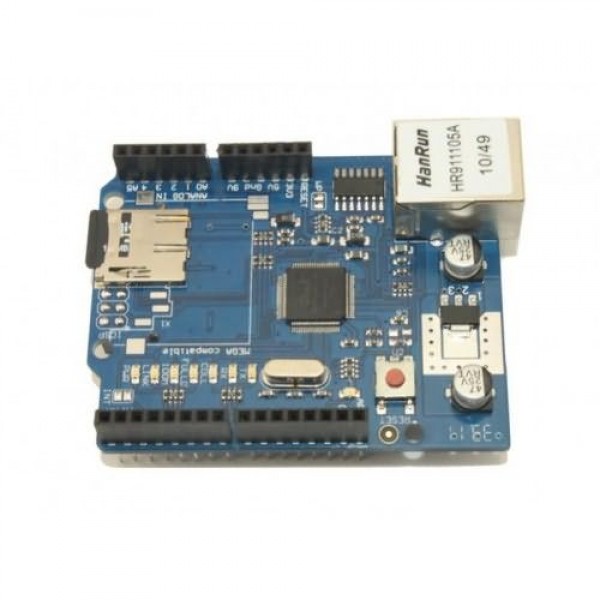

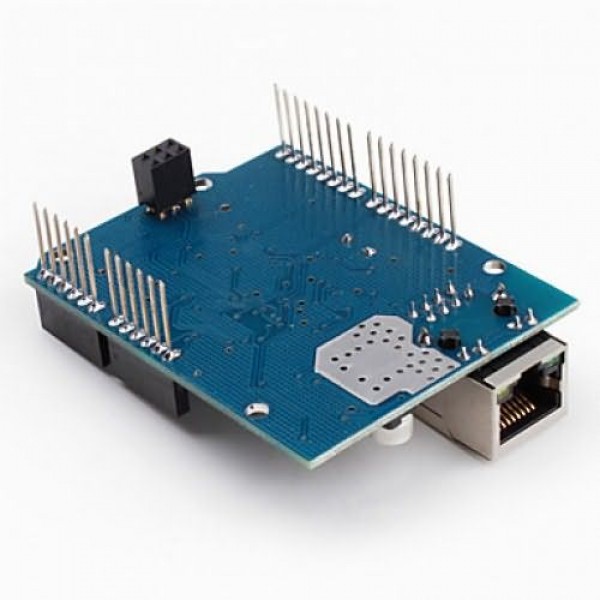

شیلد اترنت شبکه W5100 یک محصول با کیفیت بالا است . این ماژول نیز مانند تمام نمونه هایی که با استفاده از کتابخانه اترنت کار می کنند راه اندازی میشوند. شیلد اترنت آردوینو با Wiznet W5100 اترنت تراشه
پشتیبانی از TF کارت تا 16 گیگابایت استفاده از درایورهای اترنت استاندارد Arduino
Ardino Wiznet Ethernet W5100 Shield به هیئت مدیره Arduino اجازه اتصال به اینترنت را می دهد. این بر اساس Wiznet W5100 اترنت تراشه ارائه شبکه (IP) پشته قادر به هر دو TCP و UDP است. شیلد اترنت آردوینو تا چهار اتصال سوکت همزمان پشتیبانی می کند. استفاده از کتابخانه اترنت برای نوشتن طرح هایی که با استفاده از شیلد به اینترنت متصل می شوند. اسلات کارت micro-SD می تواند برای ذخیره فایل ها در خدمت شبکه استفاده شود. این سازگار با Arduino Uno و Mega (با استفاده از کتابخانه اترنت) است. شما می توانید اسلات SD کارت SD را با استفاده از کتابخانه SD که در ساخت Arduino فعلی موجود است، دسترسی پیدا کنید
Arduino با هر دو کارت W5100 و SD با استفاده از SPI (از طریق هدر ICSP) ارتباط برقرار می کند. این در پین های 11، 12 و 13 دیجیتال در Uno و پین های 50، 51 و 52 در Mega قرار دارد. در هر دو تخته، پین 10 برای انتخاب W5100 و پین 4 برای کارت SD استفاده می شود. این پین ها را نمی توان برای I / O عمومی استفاده کرد. در مگا سخت افزار SS pin، 53، برای انتخاب W5100 یا کارت SD استفاده نمی شود، اما باید به عنوان یک خروجی نگهداری شود یا رابط SPI نتواند کار کند توجه داشته باشید که چون کارت W5100 و SD کارت اشتراکی SPI را دارد، تنها یک بار می تواند در یک زمان فعال باشد. اگر از برنامه های جانبی خود از هر دو ابزار جانبی استفاده می کنید، باید از کتابخانه های مربوطه مراقبت کنید. اگر از برنامه جانبی خود از یکی از لوازم جانبی استفاده نکنید، باید به طور صریح آن را انتخاب کنید. برای انجام این کار با کارت SD، پین 4 را به عنوان خروجی تنظیم کنید و آن را به بالا بسپارید. برای W5100 پین دیجیتالی 10 را به عنوان خروجی بالا تنظیم کنید
مشخصات فنی شیلد اترنت شبکه مدل W5100
- با استفاده از این شیلد اترنت، می توانید از صفحه Arduino خود برای اتصال به اینترنت استفاده کنید.
- مستقیم پلاگین، بدون لحیم کاری مورد نیاز است.
- کنترل کننده: W5100 با بافر داخلی 16K 5. سرعت اتصال: 10 / 100Mb
- این شیلد اترنت آردوینو که بر اساس Wiznet W5100 Ethernet Chip است، به شما امکان می دهد راه آسان برای دریافت Arduino Online خود را داشته باشید.
- W5100به طور مستقیم از آردوینو پشتیبانی می شود.
- این اسلات میکرو SD را می افزاید که می تواند برای ذخیره فایل ها برای خدمت بر روی شبکه استفاده شود.
- این شیلد سازگار با Arduino Duemilanove (168 یا 328)، Uno و همچنین مگا (1280/2560) است و می تواند با استفاده از کتابخانه SD قابل دسترسی باشد.
- Wiznet W5100 یک پشته شبکه (IP) را قادر می سازد هر دو TCP و UDP.
- آن پشتیبانی می کند تا چهار اتصال سوکت همزمان.
- استفاده از کتابخانه اترنت برای نوشتن طرح هایی که با استفاده از سپر به اینترنت متصل می شوند.
- Fits تمام نسخه arduino اصلی صفحه اصلی، 2009، UNO، mega 1280، mega 2560.
- اندازه Size: 7cm x 5.4cm x 2.4cm - 2.76inch x 2.12inch x 0.94inch.
- آدرس MAC: 0xDE، 0xAD، 0xBE، 0xEF، 0xFE، 0xED بایت مک [] = {0xDE، 0xAD، 0xBE، 0xEF، 0xFE، 0xED}
- وزن:40 گرم
- ولتاژ کاری 5V (از بورد آردوینو تامین میشود
هشدارهای LED این ماژول به شکل زیر است
- PWR : نشان دهنده متصل بودن منبع برق
- LINK :زمان فرستادن و دریافت لینک این چراغ چشمک میزند
- FULLD : نشان دهنده اتصال شبکه دو رشته ای است.
- M100: نشان میدهد که یک اتصال شبکه Mb/s 100درمقابل( Mb/s 10)
- RX : زمانی که محصول در حال دریافت دیتا میباشد این چراغ روشن میشود
- TX : زمانی که محصول در حال ارسال دیتا میباشد این چراغ روشن میشود
- COLL : زمانی که collision در شبکه شناسایی شود به حالت چشمک زن درمیاید
