ماژول تایمر قلب تپنده‌ی زمانبندی در پروژه‌های الکترونیکی است ماژول تایمر قطعه‌ای الکترونیکی است که قابلیت شمارش زمان را برای پروژه‌های مختلف فراهم می‌کند. این ماژولها به شما امکان می‌دهند تا رویدادهای خاصی را در زمان‌های مشخص شده اجرا کنید. به عبارت ساده‌تر، تایمرها همانند ساعت‌هایی هستند که می‌توانند برای کنترل عملکرد دستگاه‌های الکترونیکی برنامه‌ریزی شوند.
ویژگی‌های محصول:
-
منبع تغذیه با ولتاژ وسیع (6 تا 30 ولت):
- پشتیبانی از منبع تغذیه میکرو USB با ولتاژ 5.0V که استفاده از آن بسیار ساده است.
- این ویژگی اجازه می‌دهد تا دستگاه به راحتی با انواع منابع تغذیه مختلف و همچنین پورت‌های USB معمولی مورد استفاده قرار گیرد.
-
رابط کاربری واضح و ساده، اما با قدرت بالا:
- طراحی رابط کاربری به گونه‌ای است که کاربر به راحتی می‌تواند از آن استفاده کند.
- این ویژگی به کاربر اجازه می‌دهد که بدون نیاز به پیچیدگی زیاد، به تمام عملکردها و ویژگی‌های دستگاه دسترسی پیدا کند.
- تمام نیازهای اساسی کاربران به‌خوبی پوشش داده شده است.
-
دکمه توقف (STOP) و محافظت در برابر اتصال معکوس:
- این محصول دارای دکمه‌ای برای توقف فوری عملکرد است (دکمه STOP)، که از عملکرد دستگاه در مواقع ضروری جلوگیری می‌کند.
- همچنین، محافظت در برابر اتصال معکوس وجود دارد، به این معنا که در صورت اتصال اشتباه سیم‌ها، دستگاه آسیب نخواهد دید.
- این ویژگی ایمنی محصول را افزایش می‌دهد و از خرابی دستگاه جلوگیری می‌کند.
-
حالت خواب (Sleep Mode):
- این محصول دارای حالت خواب است که به‌طور خودکار پس از 5 دقیقه عدم فعالیت، صفحه‌نمایش را خاموش می‌کند.
- در صورت نیاز به استفاده مجدد، تنها با فشردن هر دکمه‌ای، دستگاه بیدار می‌شود.
- این ویژگی باعث کاهش مصرف انرژی و طول عمر بیشتر دستگاه می‌شود، به‌ویژه در شرایطی که دستگاه برای مدت طولانی استفاده نمی‌شود.
-
قابلیت تنظیم پارامترهای OP، CL و LOP به طور مستقل:
- این دستگاه به شما امکان می‌دهد پارامترهای مختلفی مانند OP (زمان عملیاتی)، CL (زمان پاکسازی) و LOP (تعداد چرخه‌ها) را به صورت مستقل و جداگانه تنظیم کنید.
- این تنظیمات به صورت مستقل از یکدیگر ذخیره می‌شوند، به این معنا که تغییر هر کدام از این پارامترها تاثیری بر سایر پارامترها ندارد.
-
ذخیره‌سازی خودکار پارامترها پس از خاموشی:
- تمام تنظیمات و پارامترهایی که تغییر داده‌اید به‌طور خودکار در هنگام قطع برق ذخیره می‌شود.
- این ویژگی تضمین می‌کند که تنظیمات دستگاه پس از هر بار خاموش و روشن شدن، حفظ شده و نیازی به تنظیم مجدد آن‌ها نیست.
1. عملکرد کلی (P1):
هنگامی که سیگنال تحریک دریافت می‌شود:
- رله برای مدت زمان OP روشن می‌شود و پس از آن خاموش می‌شود.
- در طول زمان OP:
- P1.1: اگر سیگنال دوباره تحریک شود، سیگنال بی‌اثر می‌شود.
- P1.2: تحریک مجدد باعث شروع مجدد شمارش زمان می‌شود.
- P1.3: اگر سیگنال بازنشانی (Reset) شود، رله خاموش می‌شود و تایمر متوقف می‌گردد.
2. عملکرد بعدی (P2):
پس از دریافت سیگنال تحریک:
- رله پس از مدت زمان CL خاموش می‌شود و سپس برای مدت OP روشن می‌شود.
- پس از تکمیل زمانبندی، رله دوباره خاموش می‌شود.
3. چرخه‌های متوالی (P3.1):
پس از دریافت سیگنال تحریک:
- رله برای مدت OP روشن می‌شود، سپس برای مدت CL خاموش می‌شود و این روند تکرار می‌گردد.
- با دریافت سیگنال جدید در این چرخه، رله خاموش می‌شود و تایمر متوقف می‌گردد.
- تعداد چرخه‌ها (LOP) می‌تواند قابل تنظیم باشد.
4. چرخه‌های بدون نیاز به سیگنال (P3.2):
پس از روشن شدن دستگاه:
- نیازی به دریافت سیگنال نیست.
- رله برای مدت OP روشن می‌ماند و برای مدت CL خاموش می‌شود، و این روند به صورت خودکار تکرار می‌شود.
- تعداد چرخه‌ها (LOP) قابل تنظیم است.
5. عملکرد نگه‌داری سیگنال (P4):
- اگر سیگنال تحریک دریافت شود، تایمر ریست می‌شود و رله در حالت روشن باقی می‌ماند.
- پس از ناپدید شدن سیگنال، رله پس از اتمام زمان OP خاموش می‌شود.
- اگر در طول زمان OP سیگنال دوباره دریافت شود، تایمر ریست می‌شود.
توضیحات بیشتر:
این متن شرح عملکرد سیستم تایمینگ رله است که نحوه واکنش رله را در برابر سیگنال‌های تحریک مختلف توضیح می‌دهد. هر بخش از این متن، سناریوهای مختلفی را برای نحوه عملکرد رله تحت شرایط متفاوت ارائه می‌دهد. سیستم از زمان‌های OP (عملیاتی) و CL (پاکسازی) برای تنظیم مدت زمان روشن و خاموش بودن رله استفاده می‌کند.
- P1 بیشتر در مورد نحوه مدیریت سیگنال‌ها و متوقف کردن تایمر بعد از دریافت سیگنال‌های جدید توضیح می‌دهد.
- P2 و P3 به ترتیب به تنظیم زمان خاموش و روشن بودن رله و همچنین اجرای چرخه‌های تکراری پرداخته‌اند.
- P4 یک قابلیت اضافی برای نگه‌داشتن وضعیت رله در حالت روشن در صورت دریافت سیگنال تحریک و سپس ادامه یا توقف عملکرد آن با توجه به وضعیت سیگنال‌های بعدی است.
این سیستم می‌تواند در زمینه‌های مختلفی مانند سیستم‌های کنترل خودکار، تجهیزات صنعتی و ماشین‌آلاتی که نیاز به تنظیم زمانبندی روشن و خاموش شدن دارند، کاربرد داشته باشد.
راهنمای محصول:
حالت عملیاتی:
P1: پس از سیگنال ماشه، رله زمان OP تبدیل می شود و سپس قطع می شود. در زمان OP به شرح زیر است
P1.1: سیگنال نامعتبر دوباره فعال شد
P1.2: سیگنال زمان بندی مجدد دوباره فعال می شود
P1.3: سیگنال تنظیم مجدد دوباره فعال می شود، رله خاموش می شود، ساعت را متوقف می کند.
P-2: به سیگنال ماشه، رله پس از زمان خاموشی CL، زمان هدایت رله OP، پس از پایان شمارش، رله را قطع کنید.
P3.1: پس از اینکه سیگنال ماشه به رله زمان OP را تبدیل کرد، زمان CL را رله کنید، سپس چرخه عملیات، برای سیگنال دادن به رله، یک بار دیگر ساعت را در حلقه متوقف کنید. چرخه ها (LOP) را می توان تنظیم کرد.
P3.2: پس از برق بدون سیگنال راه اندازی، رله زمان OP تبدیل می شود، زمان رله خاموش می شود، چرخه عملیات. چرخه ها (LOP) را می توان تنظیم کرد.
P-4: عملکرد نگه داشتن سیگنال در صورت وجود یک ماشه زمان بندی سیگنال پاک می شود، رله روشن می ماند. هنگامی که سیگنال ناپدید می شود، پس از زمان بندی رله قطع OP. دوره تایمر، سپس یک سیگنال وجود دارد، زمان بندی پاک می شود.
تنظیم زمان:

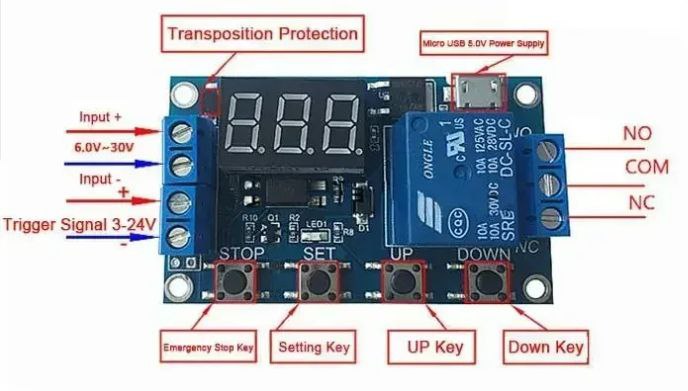

پس از تنظیم مقادیر پارامتر در صفحه انتخاب حالت با فشار کوتاه دکمه STOP، محدوده زمانی را انتخاب کنید.
XXX بیت نقطه اعشار، محدوده زمانی: 1 ثانیه تا 999 ثانیه
نقطه اعشار XX.X در ده، محدوده زمانی: 0.1 ثانیه تا 99.9 ثانیه
X.X.X. روشنایی کامل اعشاری، محدوده زمانی: 1 دقیقه تا 999 دقیقه
به عنوان مثال، شما می خواهید OP را 3.2 ثانیه تنظیم کنید، سپس نقطه اعشار را به ده منتقل کنید، صفحه نمایش دیجیتال 03.2
توضیحات پارامتر: OP-time، CL off time، چرخه های LOP (1-999 بار، "---" نشان دهنده حلقه بی نهایت است)
این پارامترها مستقل از یکدیگر هستند، اما هر یک از این پارامترهای حالت رایج، به عنوان مثال، P1.1 تنظیم OP-time 5 ثانیه است، کاربر می خواهد به حالت P1.2 تغییر کند، سپس P1.2 را وارد کنید، پارامترهای مناسب را تنظیم کنید. , OP پنج ثانیه خواهد بود.
در رابط اصلی (نمایش 000) دکمه SET را فشار دهید OP (CL، LOP) و زمان مربوطه XXX نمایش داده می شود.
اگر فقط حالت OP (مانند حالت P1.1، P1.2، P1.3) زمان، سپس دکمه SET را فشار دهید فقط OP و زمان مربوطه نمایش داده می شود.
اگر الگو دارای OP، CL، LOP باشد (مانند حالت P3.1، P3.2) سپس دکمه SET OP را فشار دهید و زمان مربوطه، CL و زمان مربوطه، LOP و عدد مربوطه نمایش داده می شود.
در حالت تنظیم، پارامترهای رابط اصلی با فشار کوتاه دکمه SET به راحتی می توانید حالت فعلی تنظیم شده را مشاهده کنید، بسیار راحت!

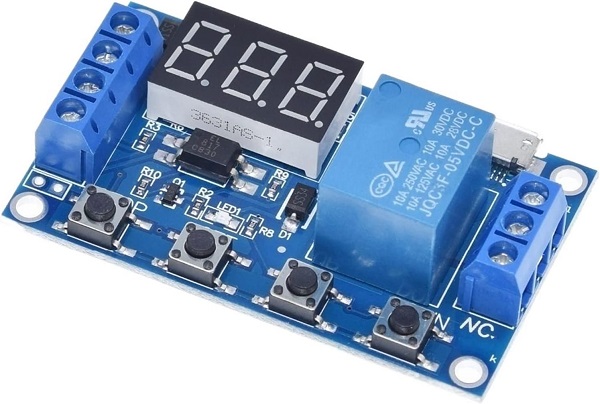

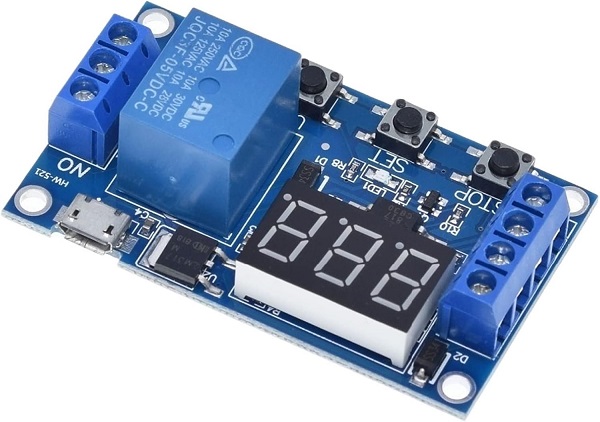

ماژول تایمر زمانبندی با نمایشگر شمارنده مدل HCW-M421

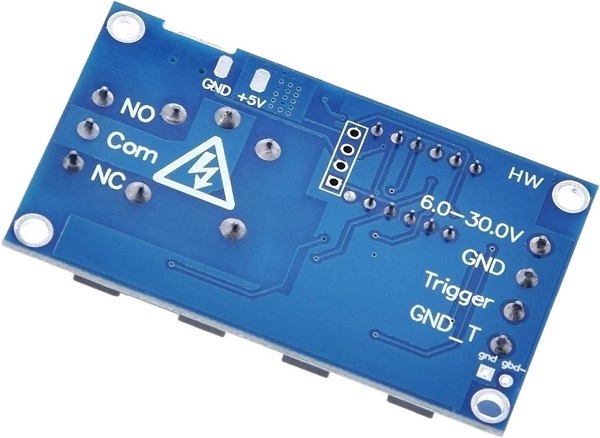

1: ولتاژ کاری: 6--30 ولت از منبع تغذیه میکرو USB 5.0 ولت پشتیبانی می کند
2: منبع ماشه: سیگنال ماشه بالا (3.0V-24V) بدون سیستم زمین مشترک برای بهبود قابلیت ضد گیر کردن سیستم (همچنین زمین مشترک خود کوتاه می شود)

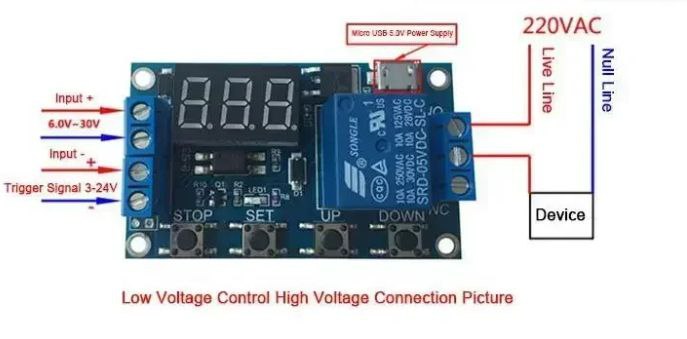

3: قابلیت خروجی: می توانید DC یا AC را در 30 ولت 5 آمپر در 220 ولت 5 آمپر کنترل کنید
4: جریان خاموش: 20 میلی آمپر جریان عملیاتی: 50 میلی آمپر
5: محدوده زمان: 0.1 ثانیه -999 دقیقه به طور مداوم قابل تنظیم.
6: عمر مفید: بیش از 10 میلیون بار.
دمای کار: 40- الی 85 درجه سانتیگراد؛
اندازه: 6.2 * 3.8 * 1.7 سانتی متر
7: با عایق اپتوکوپلر، افزایش قابلیت ضد پارگی، بردهای مدار درجه صنعتی، پارامترهای پس از حافظه قطع برق را برای همیشه تنظیم کنید.
توجه ویژه: خروجی های رله تماس غیرفعال هستند، خروجی بدون شارژ برای کنترل نقش خط خاموش.
