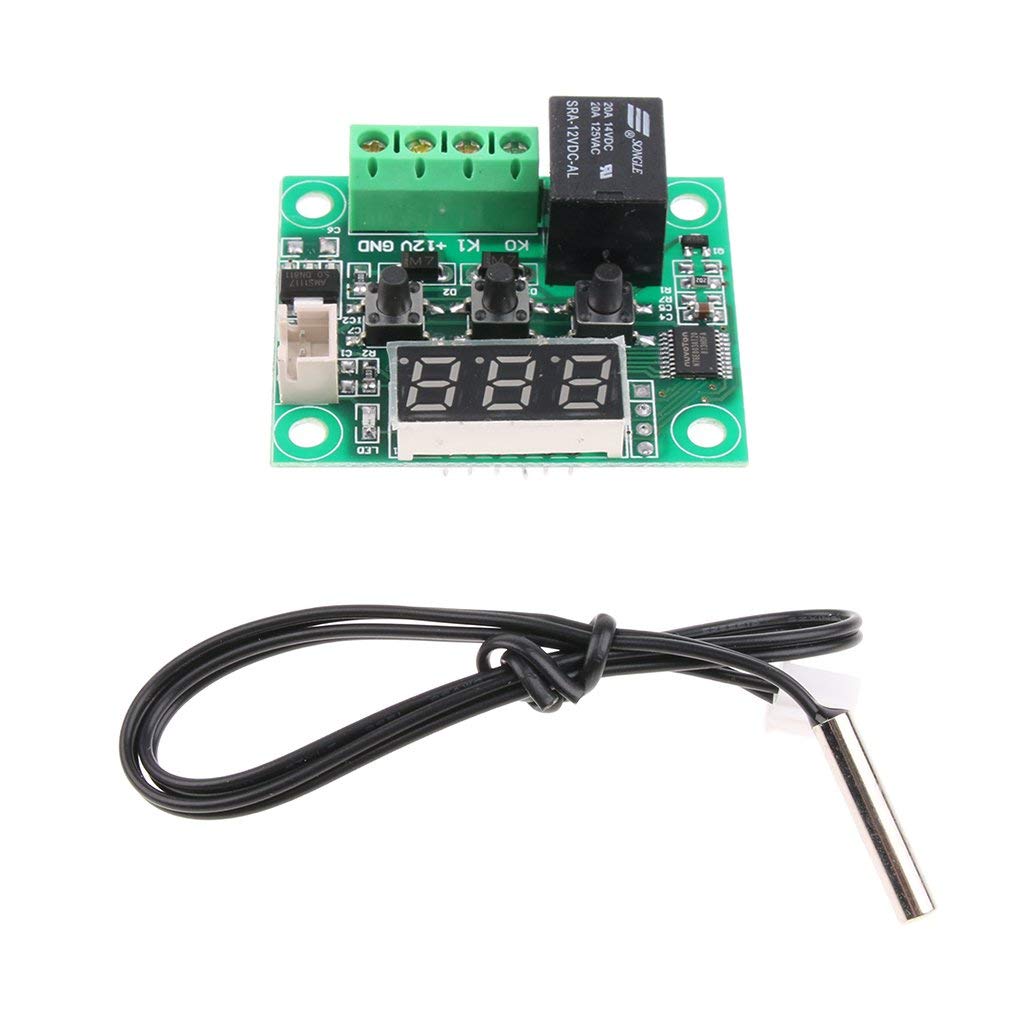

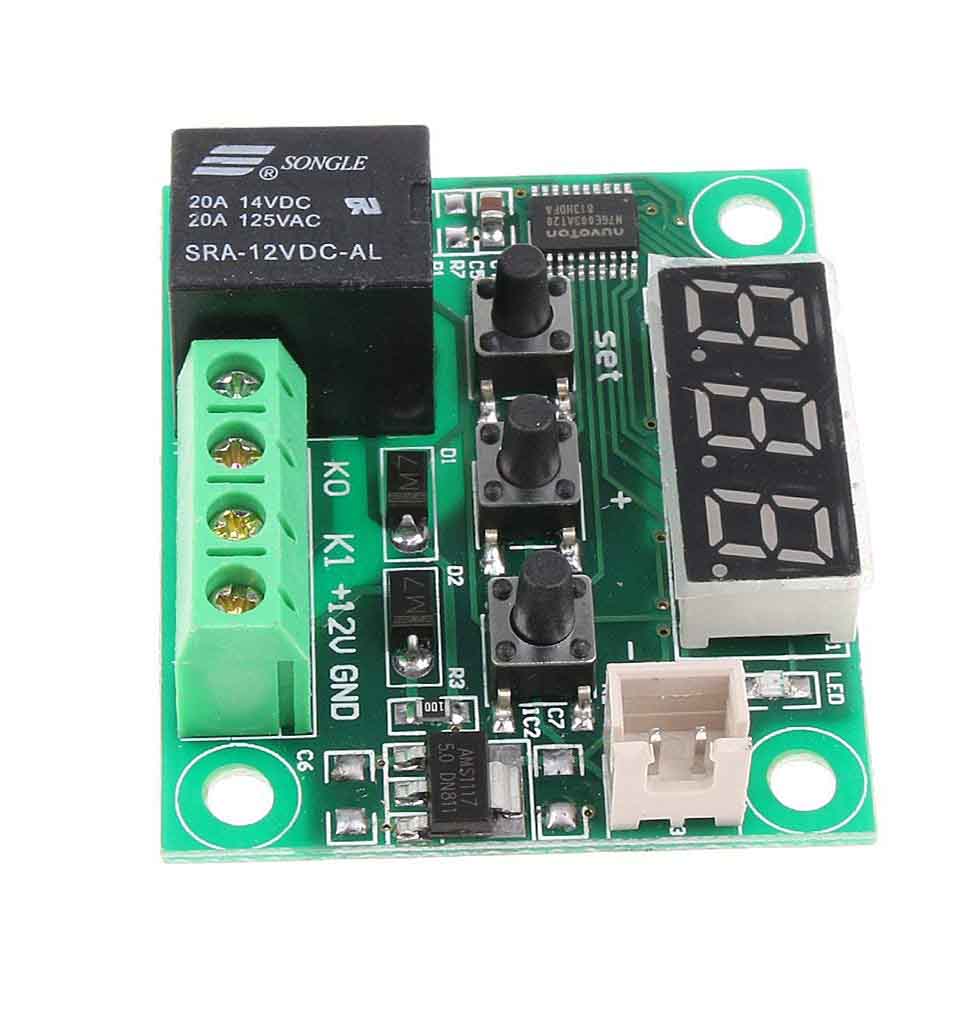

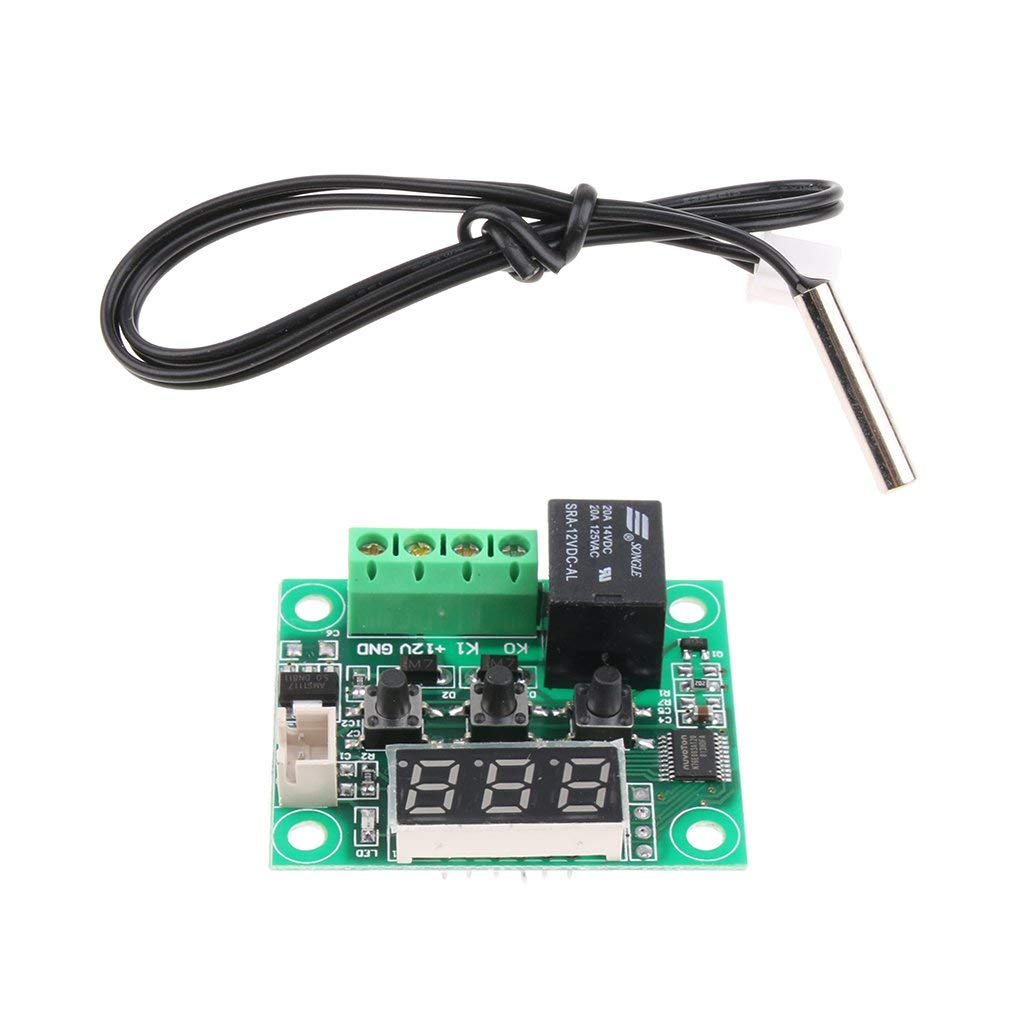

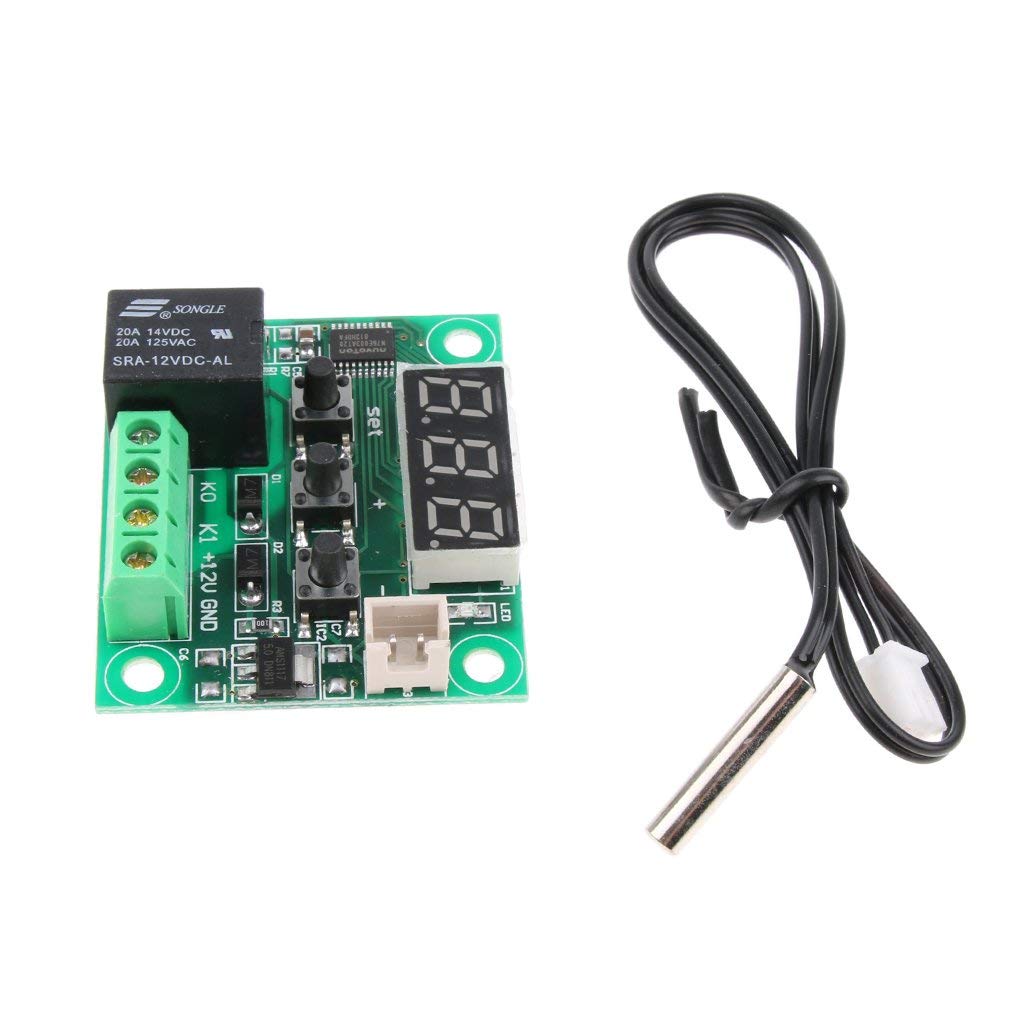

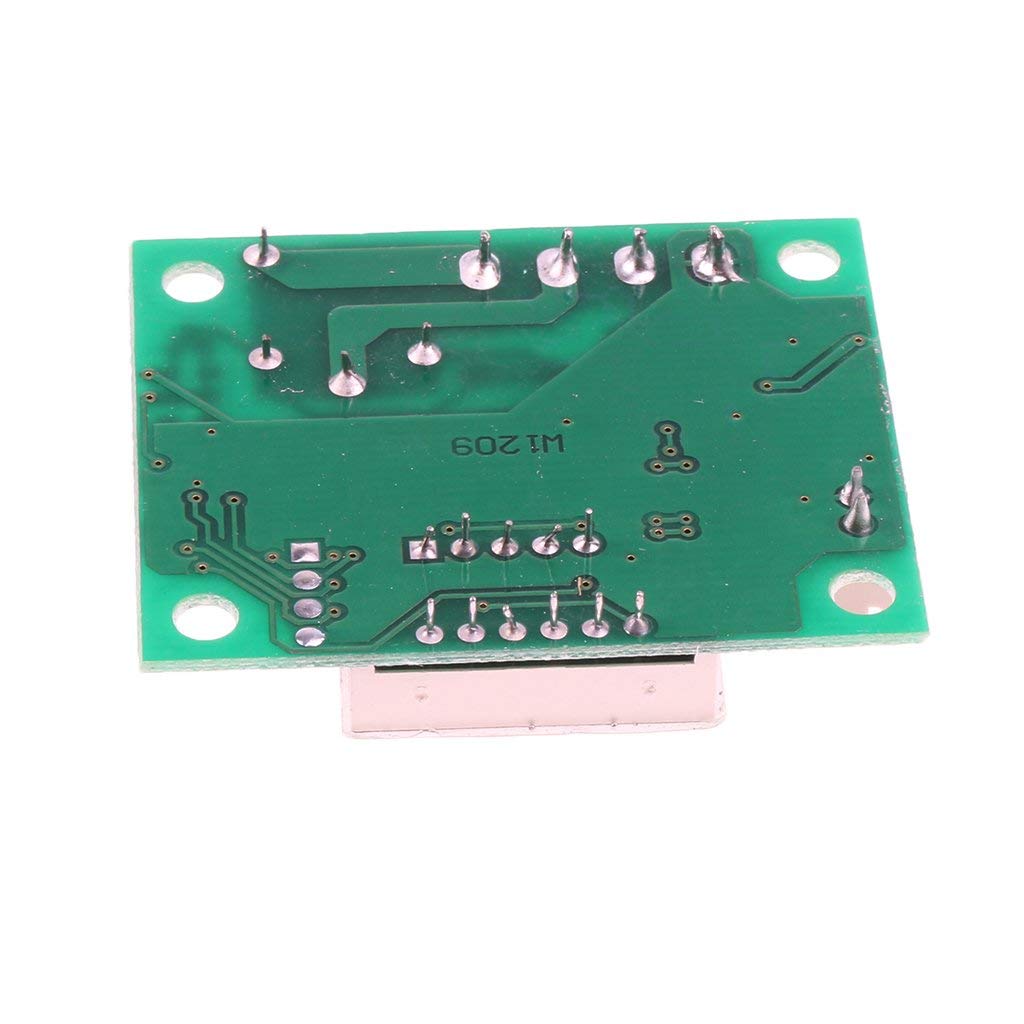

ماژول ترموستات دیجیتال XH-W1209 به این صورت است که به محض روشن شدن بر روی نمایشگر دمای فعلی نشان داده میشود. برای فعال شدن رله در دمای خاصی باید اول دمای مورد نظر را به ماژول بدهیم. برای این کار در همان حالت اولیه دستگاه کلید Set را فشار میدهیم، در این لحظه نمایشگر به صورت چشمک زن درجه دما را نشان میدهد که میتوان با کلیدهای + و -، درجه را به دلخواه کم یا زیاد کرد. پس از اینکه دمای مورد نظر خود را تنظیم کردیم کلید Set را میزنیم تا مرحله تنظیم دما به پایان برسد. حالا هر زمان که دمای ماژول به دمای تنظیم شده توسط ما برسد بلافاصله رله خروجی وصل میشود. همراه با وصل شدن رله LED تعبیه شده بر روی برد نیز روشن میشود.
حالتهایی برای این ماژول رخ میدهد که بر روی نمایشگر نشان داده میشود:
LL: سنسور دما از دستگاه قطع شده است
HH: دمای سنسور فراتر از دمای مورد نظر ما شده است که در این حالت رله خروجی قطع میشود
در این ماژول سنسور ورودی که برای اندازه گیری دما استفاده شده است NTC 10k 0.5% میباشد.
مشخصات فنی ماژول ترموستات دیجیتال XH-W1209
- نشانگر: OFF نشان می دهد که رله خاموش است. همیشه نشان می دهد که رله بسته شده است
- محدوده دما: -50 ~ 110 درجه سانتیگراد
- رزولوشن: 0.1 درجه سانتی گراد (-9.9 تا 99.9 درجه سانتی گراد)، 1 درجه سانتیگراد (سایر دامنه ها)
- دقت: 0.1 درجه سانتی گراد
- نرخ بازخوانی: 0.5 ثانیه
- حفاظت از دمای بالا: 0 ~ 110 درجه سانتی گراد
- قدرت ورودی: DC 12V
- جریان فعلی: ≤35mA، جذب جریان: ≤65mA
- ورودی اندازه گیری: NTC (10K 0.5٪) ضد آب نوع سنسور
- محدوده خروجی: خروجی 1 کانال 10A رله
- محیط: -10 ~ 60 درجه سانتی گراد، رطوبت: 20٪ -85٪
- مدل: WH-W1209
- اندازه: تقریبا 48x40x15mm
- LED:نشان می دهد LL بدین معنی است که سنسور باز می شود؛ نشان می دهد HH به این معنی است که خارج از محدوده است، ترموستات مجبور خواهد شد برای بستن رله، صفحه نمایش --- به عنوان حفاظت از درجه حرارت بالا.
نحوه استفاده ماژول ترموستات دیجیتال XH-W1209
منبع تغذیه و تجهیزات را وصل کنید، می توانید کنترلر را روشن کنید، این بار برای نمایش دما اندازه گیری شده، دکمه SET را یک بار فشار دهید، دمای صفحه نمایش چشمک بزنید، + - برای تنظیم دمای مورد نیاز (فشار دهید + - می تواند به سرعت بلند شود) تنظیم فشار SET برای تأیید بازگشت پس از اتمام کنترل در این زمان توسط اجرای خودکار رله خاموش! خروجی ترموستات خروجی 20A، برای پاسخگویی به انواع بارهای با قدرت بالا، منبع تغذیه مدار کنترل را به ترموستات وصل می کند، هنگامی که درجه حرارت محیط نمایش داده می شود،
چهار LED، LED و وضعیت زنگ توضیحات
شاخص: چشمک می زند برای نشان دادن خنک کننده یا گرمایش شروع تاخیر، همیشه نشان می دهد رله بسته شده است
دیجیتال: نمایش حسگر LL را باز کنید، لطفا دستورالعمل های مربوط به اتصال سنسور را دنبال کنید. HH در خارج از محدوده اندازه گیری نمایش داده می شود ترموستات مجبور می شود رله را قطع کند؛ نمایش --- برای زنگ درجه حرارت بالا جهت ادامه مطلب کلیک کنید
