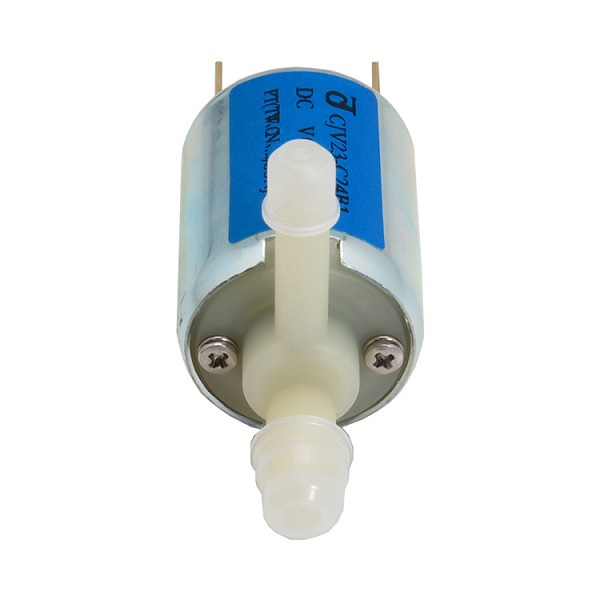

شیر برقی مایعات 12 ولت CJV23

valve CJV23-C12A1

جهت استعلام از موجودی کالا و قیمت ومعرفی و مشاوره در مورد محصولات مشابه لطفا با مشاوران ما تماس بگیرید.

برای دریافت اطلاعات بیشتر با شماره 66083021-021 تماس حاصل نمایید .

دانلود کاتالوگ محصول

شیر برقی مایعات 12 ولت CJV23

مناسب برای استفاده آب و مایعات با غلظتی شبیه آب تا دمای 80-90 درجه سانتیگراد

مشتریان گرامی این کالا به صورت استوک میباشد

فایل ها و اسناد فنی

Solenoid valve Schematic

(28KB) اندازه فایل

محصولات مرتبط

شیر برقی سلونوئیدی 3 طرفه مایعات

393,300 تومان

شیر برقی مایعات 24 ولت CJV23

313,500 تومان

شیر برقی مایعات نورمالی اوپن normaly open مخصوص مایعات گرم

963,300 تومان

شیر برقی سلونوئیدی 12 ولتی مایعات

359,100 تومان

بررسی تخصصی و اجمالی

شیر برقی مایعات یا همان solenoid valve قطعه ای است که در ابعاد مختلف از کوچک تا بزرگ ساخته میشود این محصول مصارف مختلف و زیادی در زمینه صنعت و مصارف خانگی دارد این قطعه در ابعاد و سایز های مختلفی طراحی و ساخته میشود در حقیقت این محصول به عنوان یک قطع کننده مسیر سیالاتی مانند مایعات و گاز ها به کار می رود. نحوه کارکرد این محصول به این شکل میباشد که زمانی که جریان برق به سیم پیچیده شده دور هسته فلزی یا همان کویل داخل شیر برقی وارد میشود ‚ در سیم پیچ میدان مغناطیسی ایجاد می شود و باعث می شود که یک حالت مغناطیسی در سیم پیچ ایجاد شود و بوبین به میله اهنی که باعث باز یا بسته شدن مسیر مایعات میشود در این حالت دریچه آب باز شود و آب جریان پیدا کند و هنگام قطع جریان برق حالت مغناطیسی سیم پیچ از بین می رود و بوبین به میله آهنی یا برنجی‚به سمت پایین فشار آورده و جریان آب قطع می شود.

دریچه این محصول در حالت عادی بسته است (Normal Colse) و با وارد کردن یک پالس انرژی یا همان ولتاژ باز میشود و اجازه عبور جریان آب را میدهد. ولتاژ کاری این محصول 12 ولت و 24 ولت.(با توجه به موجود بودن محصول با ولتاژ مدنظر ) است پس بهتر است از دادن ولتاژ بیشتر به شیر برقی خودداری شود زیرا در این صورت عمر دستگاه به شدت کاهش میابد. محدوده فشار آبی که این محصول میتواند تحمل کند (100Kpa) کیلوپاسکال - MAX14.5PSI میباشد و میتوان از مایعاتی که غلظت آنها شبیه آب است در دمای مابین صفر تا 80-90 درجه سانتیگراد استفاده نمود. سایز دریچه ورودی و خروجی این محصول 0.28 اینچ یعنی 7 میلی متر میباشد.

شیر برقی پنوماتیک CJV23-C12A1 DC12VOI0611BC
-این شیر برقی به صورت نورمال ی کلوز (Normaly Close) یعنی بدون وصل جریان برق دریچه شیر برقی بسته است و با وصل جریان برق 12 ولت دریچه باز میشود و مایع به جریان میوفتد.
-این شیر برقی پرطرفدار 100mA را در 12VDC جریان کشی می کند. که دارای ورودی و خروجی OD 3/16 "در زاویه راست با یکدیگر است. محفظه دارای قطر 3/16" طول x 15/16 "با پایانه های انتهای مخالف از ورودی / خروجی است.که از این شیر برقی در صنایع تجهیزات پزشکی Equipment تجهیزات مراقبت های بهداشتی. لوازم خانگی مثل دستگاه های قهوه ساز و اسپرسو ساز

شیر برقی سلونوئیدی 12 ولتی مایعات

وضعیت تست (موقعیت) : سطح (افقی)
بارگذاری (بار) : فشار آب 10PSI (فشار آب 10PSI)
محدوده دمای کار : 0 ~ 45 درجه سانتیگراد (رطوبت 30٪ تا 85٪ رطوبت)
ولتاژ کاری : DC12V
محدوده ولتاژ عامل: DC9.6V~14.4V
جریان فعلی: 100میلی آمپر1A
مصرف برق : 12W
نوع: Normal Colse
نشت هوا: حداکثر 1 سی سی در دقیقه با 4 PSI
اتصالات پورت ورودی و خروجی در زاویه 90 درجه با یکدیگر: قطر داخلی 3/32 "(3/16" OD)
دمای متوسط محیط: 0-30 ℃
دمای آب به کار گیری: 0-90 ℃
محدوده فشار کاری آب : فشار آب MAX14.5PSI (100Kpa)
برای اتصال آسان با پایانه های لحیم کاری اتصال سریع 0.250 "ارائه می شود
