موتور و پمپ >> پمپ هوا >>
کد کالا : PUM-00025
معرفی به دوستان :

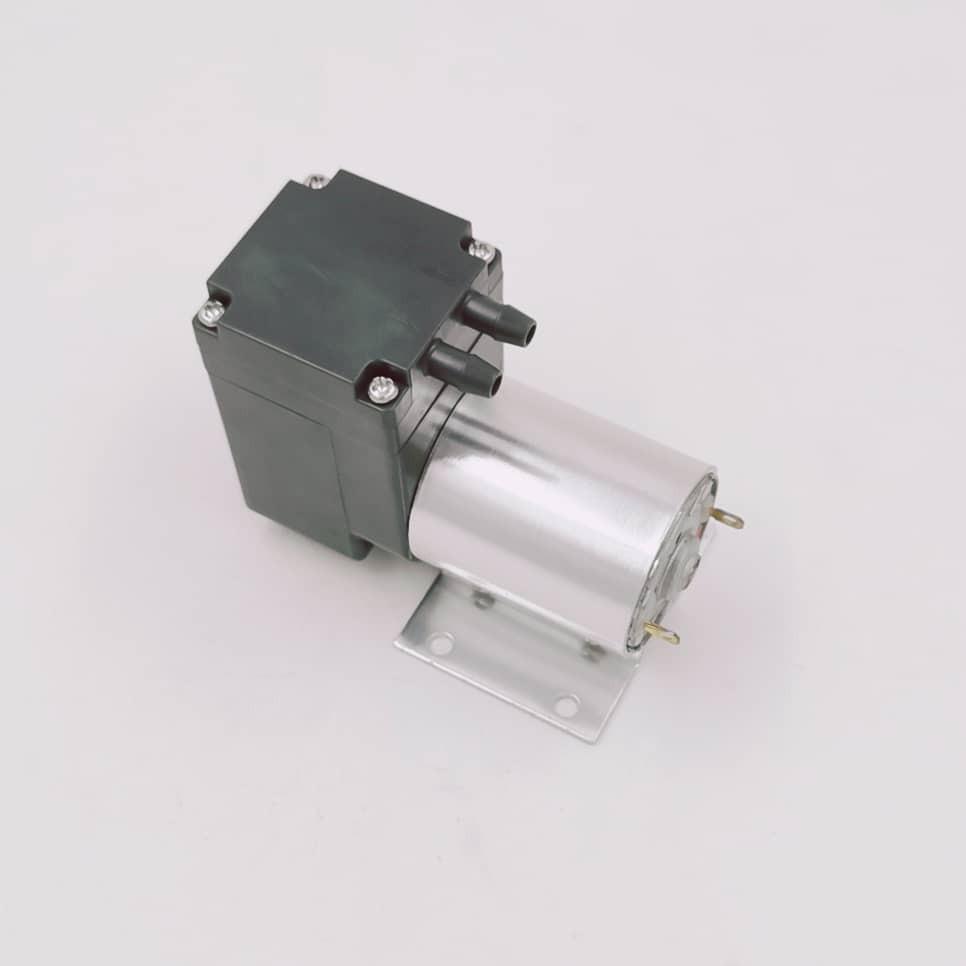

پمپ وکیوم هوا 12 ولت با جریان 18 L/min

فشار 90-KPA



فایل ها و اسناد فنی

Vacuum Pump KPA-90 datasheet

     (903 KB) اندازه فایل





بررسی تخصصی و اجمالی

  پمپ وکیوم vacuum یا همان خلاء در مدل دیافراگمی آن به صورت جابجایی مثب و خشک بوده و دارای سیستم ساده ای میباشد. سیستم کارکرد این پمپ به این شکل است که در داخل پمپ عاملی در فضای بین دو عامل سیلند و سر سیلند به طرف بالا و پایین رفته و هوا را از یک طرف وارد محفظه کرده و از خروجی پمپ خارج میکند. بر روی دریچه های ورودی و خروجی پمپ دیافراگمی قطعه ای بنام سوپاپ  نصب شده تا بتواند فشار محفظه وکیوم  را در محدوده مشخصی نگه دارد. این پمپ را می توان در هر موقعیت نصب کرد و می تواند تا 18 لیتر در دقیقه هوای داخل محفظه ایزوله شما را تخلیه کند فشار منفی یا همان قسمت مکش این پمپ 90- کیلوپاسکال است ولتاژ کاری آن 12ولت و جریان برق آن حدود 2 آمپر میباشد  این پمپ بالاترین میزان عملکرد را نسبت به ابعاد و مشخصات کاری خورد دارد. وزن سبک و مصرف پایین این پمپ و صدای کم، لرزش پایین در هنگام کار کردن، مقاومت در برابر عوامل شیمیایی میتواند از مشخصات دیگر این محصول با کیفیت باشد. استفاده از مواد مقاوم در برابر شیمیایی اختیاری مانند PTFE FKM یا سایر ترکیبات مواد برای قطعات که اجازه می دهد گاز خورنده گاز پمپاژ شود.

 اصل کار پمپ دیافراگمی: حرکت چرخشی موتور به چرخش میله اتصال تبدیل می شود که باعث می شود دیافراگم به سمت بالا و پایین حرکت کند. در فرآیند حرکت رو به پایین دیافراگم ، حفره پمپ از طریق شیر ورودی متوسط می خورد. حرکت به سمت بالا از دیافراگم ، حفره پمپ را از طریق دریچه خروجی فشار می دهد. قطعات انتقال مکانیکی و حفره پمپ توسط دیافراگم جدا می شوند. در فرآیند انتقال ، استخراج و فشرده سازی محیط ، پمپ دیافراگمی برای روانکاری کمکی به روغن احتیاج ندارد.



 ویژگی های پمپ وکیوم 12 ولت 18 L/min فشار -90 کیلوپاسکال

  • نام: پمپ وکیوم هوای دیافراگمی
  • مورد استفاده:تخلیه هوا یا خلاء
  • کاربرد: پمپ آنالایزر هوا یا گاز
  • ولتاژ کاری: 9 تا 14 ولت DC
  • [جریان هوای عبوری : 18 لیتر بر دقیقه (+- 2 لیتر)
  • توان الکتریکی:17 وات
  • جریان الکتریکی:2 امپر
  • فشار مکش:90- کیلوپاسکال (+- 5 KPA)
  • ولتاژ نرمال :12 ولت
  • صدای کارکرد:68 دسی بل
  • دمای کارکرد:70 تا 30- درجه
  • مواد اولیه: PC ، PPS ، پلاستیک با فیبر و موتور مفناطیسی
  • اندازه: 102.4 * 70 * 40 میلی متر
  • وزن: 300 گرم
  • پیشنهاد شلنگ سیلیکونی: ID 10mm
  • فاقد روغن ، مصرف انرژی پایین ، مقاومت در برابر خوردگی
  • فشار زیاد ، جریان زیاد ، سر و صدای کم



  کاربردهای پمپ وکیوم دیافراگم

  • دستگاه مکش پزشکیابزار تحلیلی نمونه هوا
  • دستگاه دندانپزشکی ابزار و متر
  • تجهیزات زیبایی برای مکش خلاء
  • آزمایشگاه بسته بندی
  • چاپ داروخانه
  • ترمز ماشین ماشین چاپ
  • دستگاه استریلایزر خلاء پردازش مواد غذایی



شماتیک پمپ وکیوم
